تست خازن با استفاده از مولتیمتر آنالوگ و دیجیتال

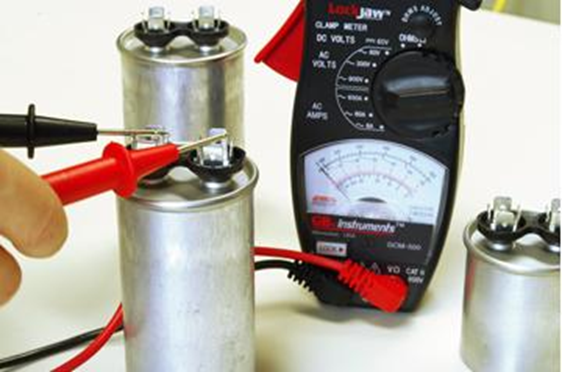

– تست خازن با استفاده از مولتیمتر آنالوگ (تا حدود ۱۵۰ میکروفاراد)
از یک مولتی متر آنالوگ می توان برای تست اتصال قطع – وصل استفاده کرد. در شروع کار رنج اهم متر را در رنج ۱k قرار دهید. پروبها را به دو سر ترمینالهای خازن وصل کنید. (دو سر ترمینال خازن را به صورتی که یک باطری را وصل میکنید، متصل کنید.) حرکت متوالی عقربه را در صفحه مشاهده خواهید کرد. توجه: خازنهای AC مورد استفاده در موتورهای الکتریکی غیر پلاریزه هستند و از اینرو ترمینال مثبت و منفی ندارند. و اهمیتی ندارد که در حین آزمون پروبهای مولتی متر را با چه پلاریته ای به خازن وصل می کنید. اگر عقربه سریعا به نقطه صفر رفته و با شارژ شدن خازن مقاومت نیز افزایش یابد نشان می دهد که خازن هنوز سالم و خوب است. اگر مقاومت صفر شود ولی هیچ صعودی به سمت بالا نداشته باشد خازن خراب است. اگر خازن در هنگام اتصال مولتی متر به پایانه ها اتصال باز را نشان دهد نیز خازن خراب است.
– تست خازن (اندازه ظرفیت) با استفاده از مولتی متر دیجیتال
بسیاری از مولتی مترهای سطح متوسط امکان اندازه گیری مقدار ظرفیت خازنی را در تست خازن دارند. پروبها را به ترمینالهای خازن وصل کنید، مولتی متر را در حالت تست خازن قرار داده و عدد نمایش داده شده در صفحه نمایش را قرائت کنید. بیشتر خازنها یک تلرانس تولید دارند وقتی که نو هستند اختلاف ۱۰%± و یا کمتر در مقایسه با مقدار نوشته شده بر روی خازن مناسب است. معمولا خازنهایی که فرسوده می شوند، مقدار ظرفیت آنها افت می کند. و در هنگامی که در این تست قرائت مولتی متر به زیر مقدار ذکر شده سقوط کند خازن بایستی تعویض شود.
